一、適用范圍

DCM-4型電動道岔打磨機主要用來打磨道岔轉轍器的尖軌、轍叉心軌、翼軌頂面及側面肥邊，也可打磨各種型號鋼軌頂面及側面肥邊。性能優越，結構合理，質量可靠，省時省力，是工務部門維修線路的必備工具。

DCM-4型電動道岔打磨機主要技術參數

1、 電動機
型號：                          Y100L-2
功率：                          3kW
轉速：                          2880r/min
2、通用平型砂輪（JB1193—71）
規格：                          Φ250×Φ32×32
    最大磨削線速度：                40m/s
3、磨削垂直行程：                   100mm
4、磨削砂輪位置調整角度（從垂直
方向起向兩側面可分別傾斜角度）：     30°
5、外廓尺寸：                      2800×850×1000
6、整機質量：                       80kg

DCM-4型電動道岔打磨機基本結構與工作原理

工作原理：電動機經過V帶傳動，使主軸（砂輪）產生回轉運動，再通過轉動手輪經絲杠、絲母實現垂直方向的進給磨削運動，而水平方向的進給磨削主要是靠大車架上的小車架的水平移動來實現。
小車架上裝有蝸輪副，能使砂輪左右最大傾斜30°角，以適應各種斜面打磨需要。推動大車架沿鋼軌縱向反復移動完成磨削工作。

主要結構：有兩個部件組成：

1、安裝有四個帶單輪緣滾輪在軌道上移動的大臺車架。
2、安裝有四個帶雙輪緣滾輪、能在大車架上沿垂直軌道方向水平移動的小車架（磨削裝置）。

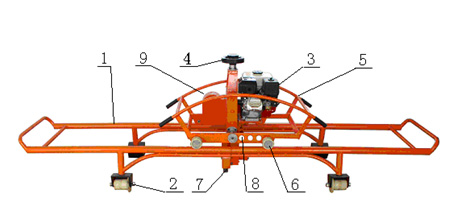

結構圖如下：1大車架、2行走輪、3汽油機或電動機、4手輪、5小車架、6滾輪、7砂輪、8回轉定位盤、9鎖緊手柄（未畫出）
