混凝土攪拌運輸車簡介

混凝土攪拌運輸車由汽車底盤和混凝土攪拌運輸專用裝置組成。我國生產的混凝土攪拌運輸車的底盤多采用整車生產廠家提供的二類通用底盤。其專用機構主要包括取力器、攪拌筒前后支架、減速機、液壓系統、攪拌筒、操縱機構、清洗系統等。工作原理是，通過取力裝置將汽車底盤的動力取出，并驅動液壓系統的變量泵，把機械能轉化為液壓能傳給定量馬達，馬達再驅動減速機，由減速機驅動攪拌裝置，對混凝土進行攪拌。

2立方混凝土攪拌運輸車產品技術參數

產品名稱：2立方混凝土攪拌運輸車   發動機型號：SF168-2

底盤型號：SF2020G                 發動機形式：強制循環制冷

總質量：（kg）3495                 發動機排量：（L）1.595

整車尺寸：5600*1750*2900           發動機功率：（kw）22

V*B*H（mm）                     最大標準轉率：(r/min）3200

軸距：（mm）2800                  拌筒幾何容積：（m3）3.9

前軸：（mm）1000                  最大攪拌容積：（m3）2

后懸：（mm）1800                  進料速度：（m3）≥0.5

最大爬坡度：25                    出料速度：（m3）≥0.8

最高車速：（km/h）≤50             最高轉速：（r/min）6-10

最小轉彎直徑：（m）≤15           拌筒傾角：（°）16

離合器：雙片干式常接合           拌桶最大直徑：（mm）ф1560

傳動形式：皮帶傳動                 減速機：HJ20043

驅動方式：后輪驅動               液壓泵：32齒輪泵

轉向形式：方向盤式               液壓馬達：擺線馬達

行車制動：?jiǎn)喂苈泛笾苿?dòng)                 水箱容量：（L）180

駐車制動：機械式后輪制動               供水方式：氣壓送水

輪胎：700-16

2立方混凝土攪拌運輸車產品特點

▉攪拌筒幾何總量大，足量運輸。

▉整車體積小，馬力大，進出料速度快。

▉罐體葉片幾卸料槽采用高強度、耐磨低合金材料，大大提高整車的使用壽命。

▉沖洗方便。

▉操縱方便，駕駛室兩側操縱機構。

▉進出料系統設計合理：進出料系統采用流線設計，保證進出料流暢，無泄漏現象。

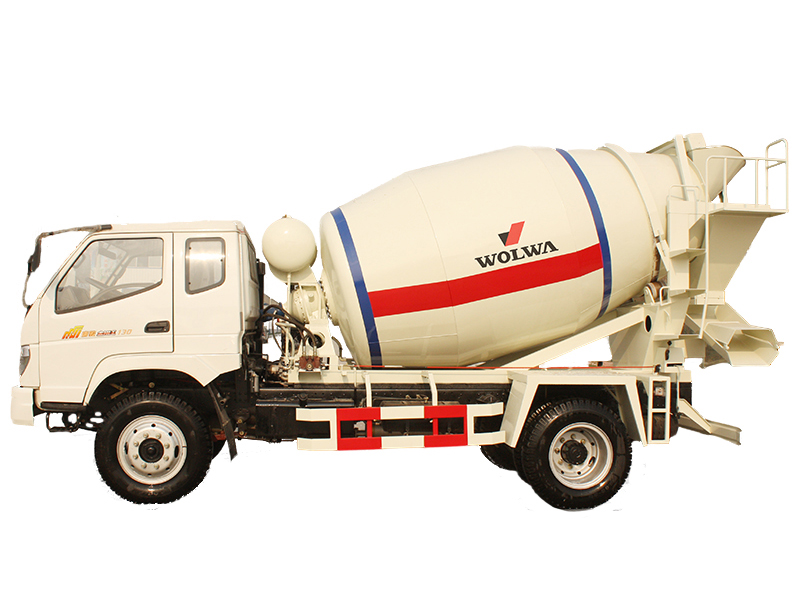

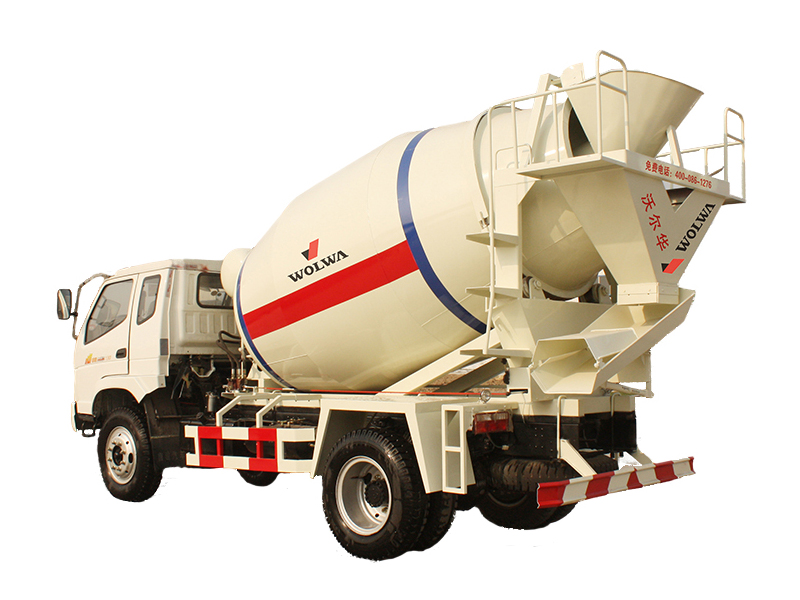

2立方混凝土攪拌運輸車產品實物圖
